詳細說明
產品特征：
1.緊湊的尺寸；
2. 高精度；
3.寬松的安裝公差；
4. 速度可達 10 m/s；
5.LED指示輔助安裝；
技術參數：
H2RE | H2RF | H2RG | H2RH | |
測量方式 | 增量式:讀取20 μm柵距刻線鋼帶光柵信號 | |||
鋼帶熱膨脹系數 | atherm: ≈ 10.1±0.2 ppm/K. | |||
分辨率 | 1 μm | 0.5 μm | 0.2 μm | 0.1 μm |
輸出信號 | TTL 差動 | TTL 差動 | TTL 差動 | TTL 差動 |
信號周期 | 4 μm | 2 μm | 0.8 μm | 0.4 μm |
最大頻率 | 10MHz | |||
最大速度 | 600 m/min | 600 m/min | 480 m/min | 240 m/min |
電子細分誤差 | ＜40nm | |||
參考點標記脈沖 I0 | H2RE, H2RF, H2RG, H2RH: 每 50 mm 一個光學參考點 H2SE, H2SF, H2SG, H2SH: 讀取磁參考點零位 | |||
限位 | 讀數頭底部磁性開關 | |||
最大電纜長度 | 50 m | 50 m | 50 m | 50 m |
供電電壓 | 5V ±5%, <150 mA (無負載) | 5V ±5%, <150 mA (無負載) | 5V ±5%, <150 mA (無負載) | 5V ±5%, <150 mA (無負載) |

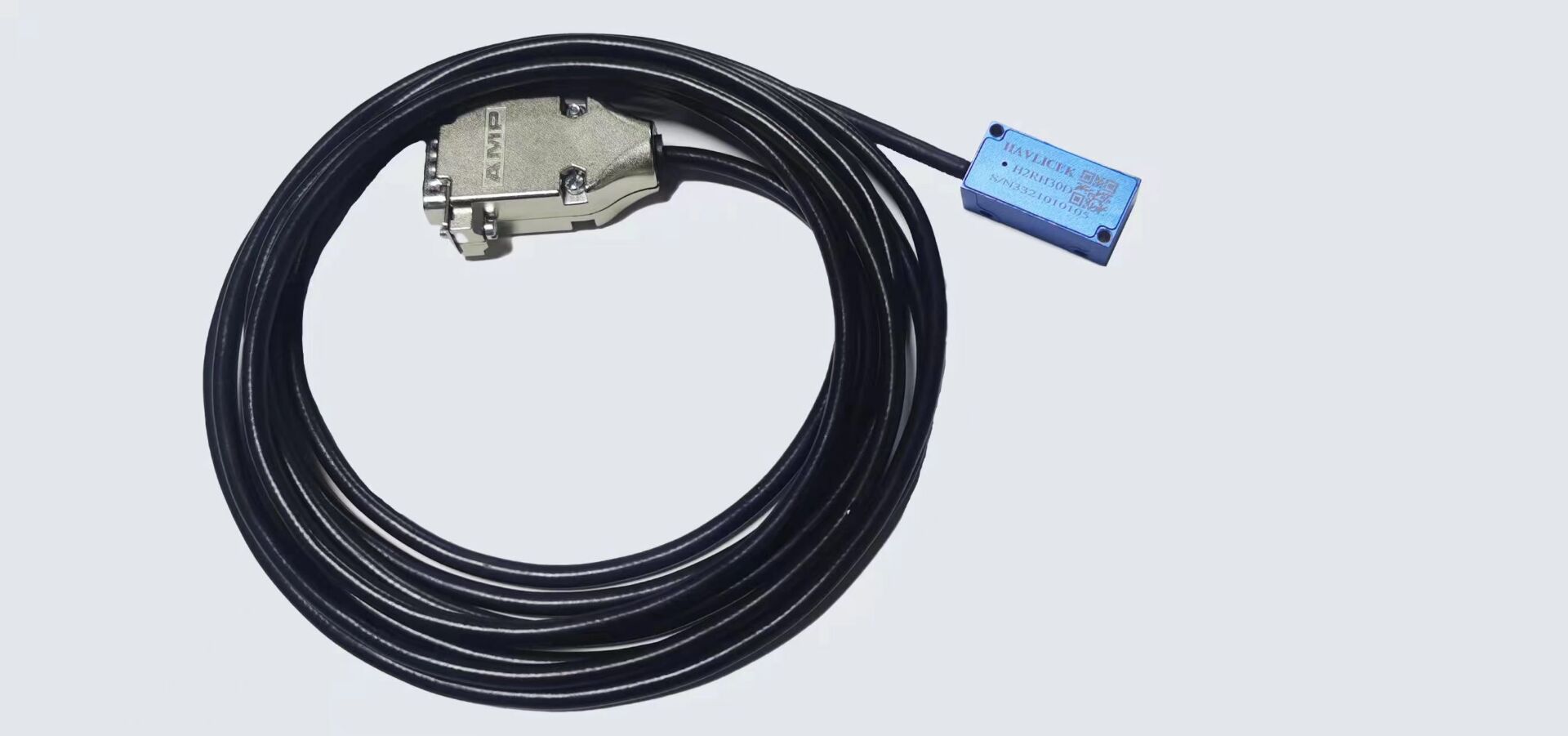

讀數頭 | 可選擇1米或 3米的電纜包括插頭 | |||
讀數頭防護等級 | IP 40 | |||
精度 | ± 5 μm/m | |||
抗振性能 | 100 m/s2 (55 … 2000 Hz) IEC 60068-2-6 | |||
抗沖擊性能 | 500 m/s2 (11 ms) IEC 60068-2-27 | |||
工作溫度 | -5°C … 70°C | |||
存儲溫度 | -20°C ... 70°C | |||
重量 | 0.17 kg + 0.025 kg/m | |||
相對濕度 | ＜95（非冷凝） | |||
尺寸規格：
訂貨說明：
讀數頭：
H2-X1-X2-X3-X4 | ||||
H2 | 參考點類型（X1） | 分辨率（X2） | 電纜長度（X3） | 連接器類型（X4） |
讀數頭型號H2 | S-磁參考點 R-光學參考點
| E--1μm F--0.5μm G--0.2μm, H--0.1μm | 10--一米線纜 30---三米線纜 | D--DB15連接器 |
示例：H2-RE-30-D | ||||
光柵尺：
X1-X2-X3 | ||
光柵尺型號（X1） | 光柵尺長度（X2） | 背膠（X3） |
HRL--每50mm一個光學零位 HSL--磁塊選擇零位鋼帶
| 100--1m 1000--10m
| G--有背膠 |
示例：HRL-1000-G | ||
