產品介紹

產品特點
具有單層及雙層防護密封條：采用特殊的耐油、耐蝕、高彈性及抗老化塑膠，防水、防塵性能優異，使用壽命長。防護等級達到IP53。
具有最先進可靠的光學測量系統：滑動部件采用已被驗證為最可靠耐用的高精度五軸承系統設計，保證光學機械系統的穩定性，具有優異的重復定位性和高等級的測量精度。
光柵玻璃尺：采用先進的光柵制作技術，可制作各種規格的高精度光柵玻璃尺，最長可做到3100mm（不接長）。

--------------------------------------------------------------------------------

產品用途
拉桿連接，安裝極為方便，讀數頭用精密軸承沿標尺定向，自由移動時通過拉桿連接，能準確計量?？蓪?shí)現遠端推拉讀數頭準確計量，適用于讀數頭無法直接固定的場合。
TTL、EIA-422信號集電極開路輸出，方便與可編程控制器接口。
（注：不配套拉桿，只配套傳感器和連接塊）

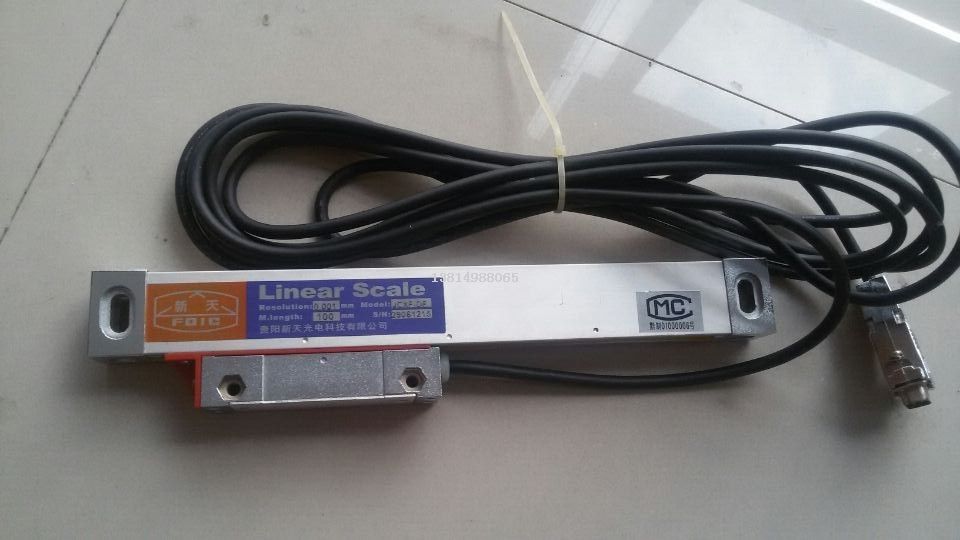

光柵傳感器：分為敞開式和封閉式兩類。其中敞開式為高精度型，主要用于精密儀器的數字化改造，最高分辨率可達0.1um。封閉式則主要用于普通機床、儀器的數字化改造，輸出波形為方波，按外形分類可分為小型尺、標準尺、大型尺三類，型號分別為JCXF型、JCXE型、JCXG型，其中大型尺（JCXG型）最長可做到3100mm，超長尺可做到3100mm-15000mm(擁有專利接長技術)；此外根據用戶需求，可提供各種安裝附件以方便系統安裝。
--------------------------------------------------------------------------------

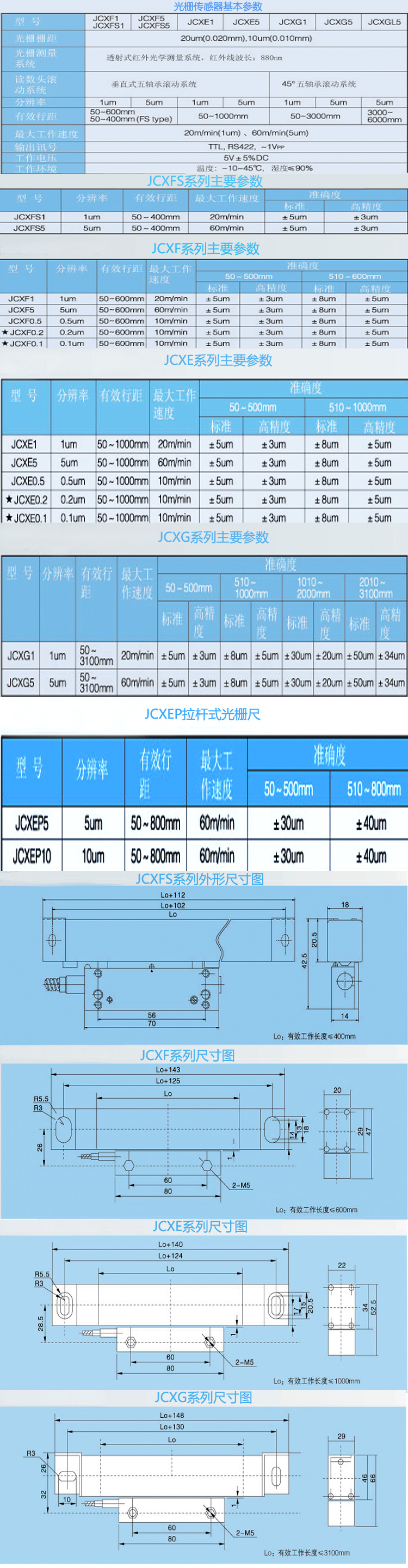

技術參數

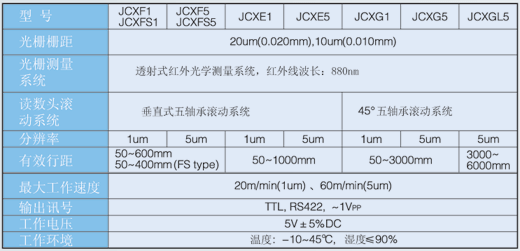

光柵傳感器基本參數:

JCXFS系列基本參數:

型號	分辨率	有效行程	最大工作速度	準確度
				標準	高精度
JCXFS1	1μm	50～400mm	20m/min	±5μm	±3μm
JCXFS5	5μm	50～400mm	60m/min	±5μm	±3μm
